 측정원리 |

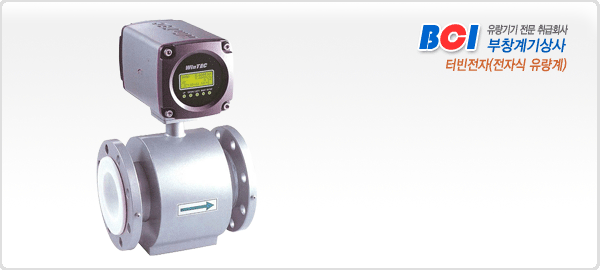

| Plus-200 Magnetic Flowmeter는 도전체가 도체를 가로지르면 기전력이 발생한다는 Faraday의 전자계 유도법칙 및 Fleming의 법칙을 응용한 전자 유량계로써 측정원리는 다음의 식과 같이 정의 됨. |
| 유량계 특징 |
· 휴대용 PDA을 이용한 적외선(무선) Data 통신기능(순서값 및 적산 유량 7일분)
· Relay Output기능 / High, Low 제어 및 적산유량에 의한 제어
· 영점조정시 Auto Calibration 가능하며 이는 간단 Key 조작만으로 가능하다.
· Analog Output 특히 4-20mA의 출력시에도 출력 신호에 대한 수정이 Program에 의한 간단한 Key 조작만으로 가능하다.
· 40 Character의 LCD Display를 채용하여 적산유량 및 적산시간등을 별도 Key조작없이 모든 항목확인 가능하다.
· Pulse Output의 경우 Open Collector Type(DC15V)출력이 기분으로 출력 되어진다.
· 사용자가 지정한 시간의 적산유량 31일분을 순차적으로 저장한다.
· 전기 전도도 5㎲/cm이상인 모든 액체의 측정이 가능하다.
(상, 하수도, 식품액체, 화학액체, 슬러리, 냉각수, 폐수 등)
· 순시유량(m3/h) 및 적산유량(m3)을 인터넷으로 검색가능(Option) |
| 표준사양(Specification) |
· 전기전도율 5㎲/cm이상인 경우 어떠한 액체도 측정이 가능합니다.
· 상, 하수도 : 농업용수, 공업용수, 각종폐수, 펄프, 제지스포크액, 폐수, 냉각수, 세척수
· 식품 : 맥주, 우유, 쥬스, 식용원료액 및 고점도액체, 철강, 전력, 시멘트 슬러지, 선탁슬러지, 순환액, 냉각수, 해수화학
· 석유화학 : 알카리염, 산염, 고점도 액체 각종 화학액체 등 |
| 유량계 선정방법 |
· 측정유체가 관내부에 침전되거나 부착성 물질을 함유한 경우에는 유속이 2m/sec 이상이 되도록 유량계 Size를 선정해 주십시요.
· 마모성 물질을 함유한 액체를 측정할 경우에는 유속이 1~3m/sec 이내가 되도록 유량계 Size를 선정해 주십시요
· 상기 이외의 일반적인 사용조건에서는 유속이 1~5m/sec가 되도록 선정해 주십시요. |
| 유량계 사양 (Specification) |
| Display (지시) |
2 Line × 20 Display LCD Display with Back Lighting |
| Power Supply (전원) |
110V, 220V AC/60HZ |
| Power Consumption (소비전력) |
241 |
| Outputs (출력) |
300 |
| Pulse (적산출력) |
350 |
| RS232C (디지탈출력) |
순시값 및 31일분 저장 Data |
| PDA IrDA (적외선 통신) |
순시값 및 7일분 저장 Data |
| Relay Rating (2 Point) |
1Amp@30VDC |
| -High, Low |
0.5Amp@125VDC |
| -적산유량 설정 |
0.3Amp@60VDC |
| Linearity (직선성) |
<0.05% |
| Repeatability (응답성) |
<0.05% |
| Accuracy (정도) |
±0.2% of Full Scale |
| Ambient Temperature (온도범위) |
-20 to 60℃ |
| Parameter Settings |
Key Pad (Programable 5Keys) |
| Standard Features (기본특징) |
자동영점조정 (Auto Zero Calibration)
휴대용 PDA 무선 통신기능 (PDA Option)
지정시간의 적산값 31일분 저장기능
빈관검출기능 (Option) |
| Enclosure Rating (방수등급) |
IP 67 (Body) |
| Mounting (취부형식) |
Wall or Panel Mounting |
| Enclosure Materials (외함재질) |
Cast Aluminium |
|
| 측정유량 범위표 (Flow Range Rate) |
| Size |
순시순량 (m3/h) |
| 유속 |
유속 |
유속 |
유속 |
| (mm) |
(inch) |
(0.03m/s) |
(1m/s) |
(5m/s) |
(10m/s) |
| 25 |
1" |
0.0530 |
1.8 |
8.8 |
17.7 |
| 40 |
1 ½" |
0.1357 |
4.5 |
22.6 |
45.2 |
| 50 |
2" |
0.2121 |
7.1 |
35.3 |
70.7 |
| 65 |
2 ½" |
0.3584 |
11.9 |
59.7 |
119.5 |
| 80 |
3" |
0.5429 |
18.1 |
90.5 |
181.0 |
| 100 |
4" |
0.8482 |
28.3 |
141.4 |
282.7 |
| 125 |
5" |
1.3254 |
44.2 |
220.9 |
441.8 |
| 150 |
6" |
1.9085 |
63.6 |
318.1 |
636.2 |
| 200 |
8" |
3.39 |
113 |
565 |
1,131 |
| 250 |
10" |
5.30 |
177 |
884 |
1,767 |
| 300 |
12" |
7.63 |
254 |
1,272 |
2,545 |
| 350 |
14" |
10.39 |
346 |
1,732 |
3,464 |
| 400 |
16" |
13.57 |
452 |
2.262 |
4,524 |
| 450 |
18" |
17.18 |
573 |
2,863 |
5,726 |
| 500 |
20" |
21.21 |
707 |
3,534 |
7,069 |
| 600 |
24" |
30.54 |
1,018 |
5,089 |
10,179 |
|
 |
| 배관시 주의사항 |
 배관 진동이 없는 장소에 설치하여 주십시요.
직관부는 상류측 5D, 하류측 2D 이상의 거리를 확보하여 주십시요.
검출기는 항상 만수가 되도록 설치하십시요.
고형물을 함유하거나, 관내에 침전 또는 부착성이 있는 액체에 적용할 경우에는 수직으로 설치하여 주십시요.
전원은 Moter 또는 전력기기와 공용으로 사용하지 마십시요.
반드시 접지하십시요. (PVC 또는 절연 파이프에 설치시는 접지링을 사용하십시요)
|
| D |
N |
L |
A |
B |
C |
| (mm) |
(inch) |
(mm) |
(mm) |
(mm) |
(mm) |
| 25 |
1" |
200 |
125 |
115 |
90 |
| 40 |
1" |
200 |
140 |
130 |
105 |
| 50 |
1" |
200 |
155 |
130 |
120 |
| 65 |
1" |
200 |
175 |
150 |
140 |
| 80 |
1" |
250 |
185 |
160 |
150 |
| 100 |
1" |
250 |
210 |
185 |
175 |
| 125 |
1" |
250 |
250 |
225 |
210 |
| 150 |
1" |
300 |
280 |
255 |
240 |
| 200 |
1" |
350 |
330 |
305 |
290 |
| 250 |
1" |
450 |
400 |
375 |
355 |
| 300 |
1" |
500 |
445 |
415 |
400 |
| 350 |
1" |
550 |
490 |
460 |
445 |
| 400 |
1" |
600 |
560 |
530 |
510 |
| 450 |
1" |
650 |
620 |
590 |
565 |
| 500 |
1" |
650 |
675 |
645 |
620 |
| 600 |
1" |
780 |
795 |
765 |
730 |
|

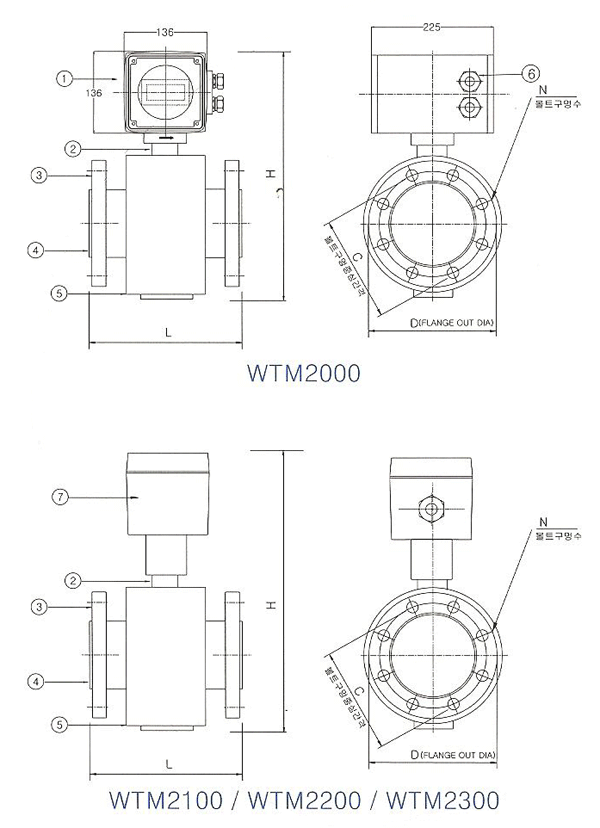

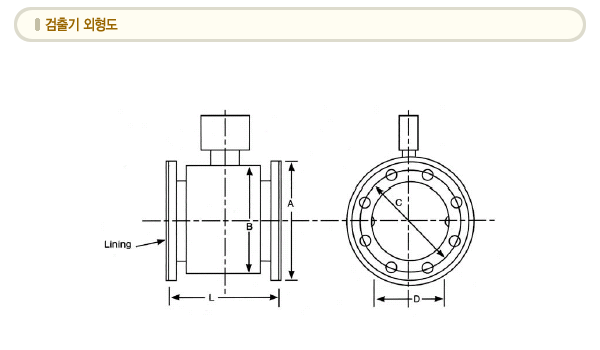

| 제품상세도면 |
 |
|
|
|
