 개요(Description)

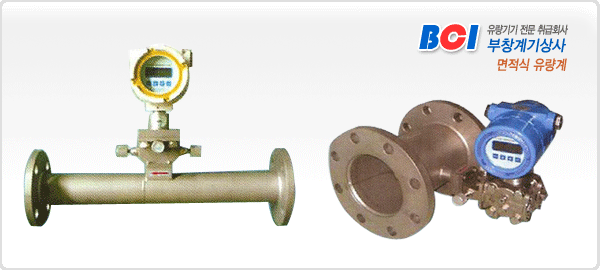

KOP Series 유량계는 기체와 액체를 간단하게 측정할 수 있으며 구조가 간단합니다.
소유량부터 대유량까지 측정할 수 있으며 유량 방향에 제한이 없습니다.

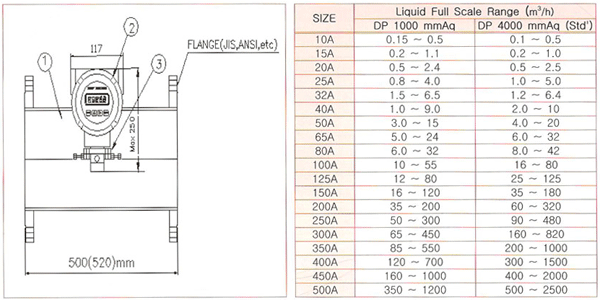

구조 및 유량범위
표준 사양
1. 구경 : 10A ~ 500A(500A 이상 Option).
2. 내압시험압력 : 10kgf/㎠G(Option 20 kgf/cm2G).
3. 최고사용온도 : 120˚C
4. 정도 : ±2% of F/S
5. 설치 : 수직 배관 또는 수평 배관
6. 선택사양 : Cock Valve, 3-Way-Valve, Seal-Port, 접점 출력(2 접점까지 가능) 등
유지 보수
1. 유량계를 설치시에는 측정관을 희망하는 유체방향에 맞추어 설치하여 주십시요.
(오리피스에 표시된 화살표 방향과 일치하게 맞추면 됩니다)
2. 계기부를 주기적으로 청소하여 주십시요.(Strainer부)
3. 측정관의 접속시 직관부를 유지하여 주십시요. (Inlet=10D, Outlet=5D)
4. 계기부 고장이나 청소시 By pass(Option) 기능을 추가 설치하여 주십시요.
|
|
|
|
