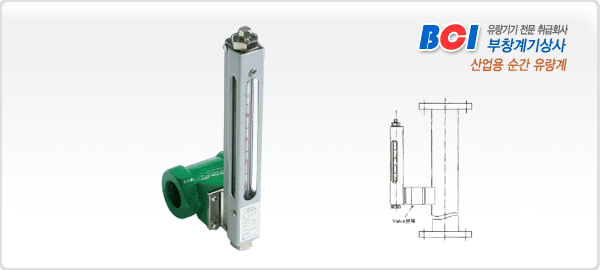

Home  > 산업용 순간 유량계
사양

사용압력 : MAX 10㎏f/㎠ (특수용 MAX 2MPa)
사용온도 : 100℃(특수용 MAX 120℃)
정밀도 : ±2.0%(최대 유량시)

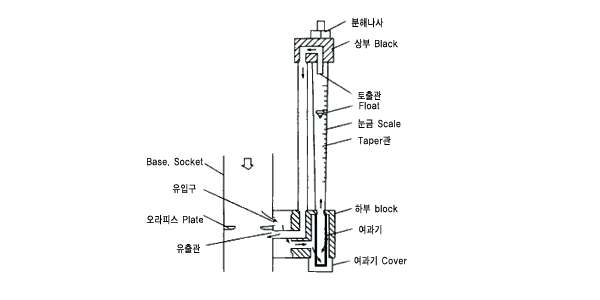

작동원리



재질

부품명 재질
Base
Soket
100A 이하(Screw Type) FC 20
100A 이상(Flange Type) SS 41
Orifice Plate SUS 304
Cell Block 본체 C 3062 BE
Cover SUS 304
Taper 관 Acryl
Float SUS 304
Packing NBR

유량범위(Flow Rate Range)

Code No. 구경 유량범위(H2O)
일반용 (m³/h)
DSRH-15 1/2B 0.18~0.96
DSRH-20 3/4B 0.45~2.4
DSRH-25 1B 0.8~4.2
DSRH-32 1¼B 1.2~6.4
DSRH-40 1½B 1.8~9.4
DSRH-50 2B 3.5~18.5
DSRH-65 2½B 6~32
DSRH-80 3B 8~42
DSRH-100 4B 16~80
DSRH-125 5B 25~125
DSRH-150 6B 35~180

설치방법


취급 및 사용상 주의사항

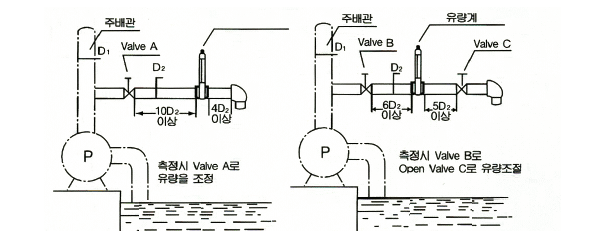

· 그림 2,3은 소화펌프에 물용 유량계를 사용한 시험용 배관입니다.
· 주배관이 직경과 시험배관의 직경은 (D1과 D2)반드시 일치할 필요는 없습니다.
· 시험용 배관은 유량계 직경과 동일한 배관을 사용하십시오.
· 배관을 절단할 때나 Screw를 만들 때 흠이나 굴곡이 생기지 않도록 하십시오.
· 유량계 설치시 앞, 뒤에 일정거리의 곧은 관을 사용해야 정밀도가 좋아집니다.
· Taper관 상부 측면의 토출판과 Cell Block하부의 유입구가 막히면 정밀도가 떨어집니다.
· 운정중 눈금을 읽을 때 Float Boll과 수평이 되도록 눈금을 읽어주시고, 액체용은 상부, 기체용은 중앙을 읽어
  주십시오.
· 유량계 설치시 유체 흐름에 관계없이 수직 및 수평으로 자유롭게 설치가 가능합니다.

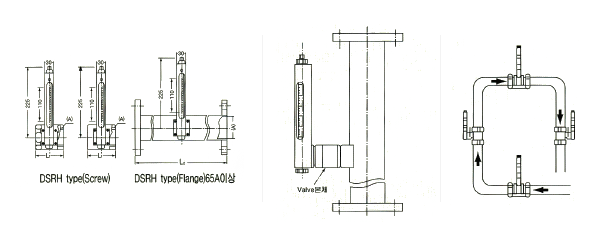

외형치수
구경 40A 50A 65A 80A 100A 125A 150A 200A
L₁(mm) 85 90 100 110 125
L₂(mm)     200 200 200 200 200 200
