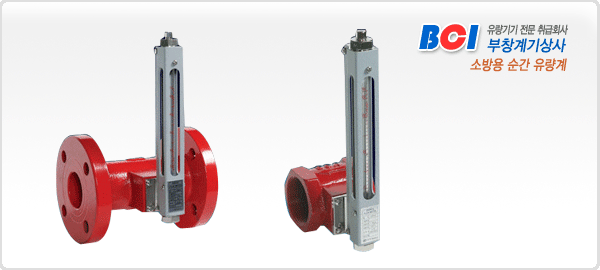

 사양
· 사용압력 : MAX 10㎏f/㎠
(특수용 MAX 2MPa)
· 사용온도 : 100℃(특수용 MAX 120℃)
· 정밀도 : ±2.0%(최대 유량시)

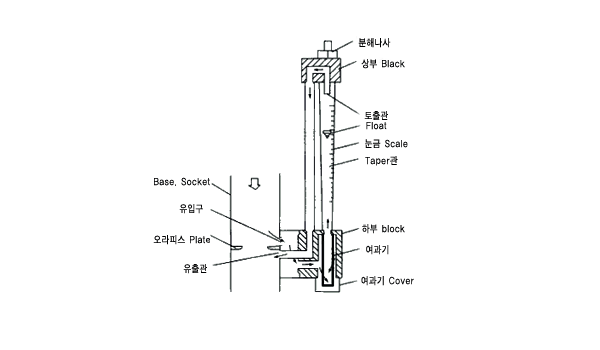

작동원리
|
재질
| 부품명 |
재질 |
Base
Soket |
100A 이하(Screw Type) |
FC 20 |
| 100A 이상(Flange Type) |
SS 41 |
| Orifice Plate |
SUS 304 |
| Cell Block 본체 |
C 3062 BE |
| Cover |
SUS 304 |
| Taper 관 |
Acryl |
| Float |
SUS 304 |
| Packing |
NBR |
유량범위(Flow Rate Range)
| Code No. |
구경 |
유량범위(H2O) |
| 소방용 (ℓ/min) |
| DSR-15 |
1/2B |
|
| DSR-20 |
3/4B |
|
| DSR-25 |
1B |
|
| DSR-32 |
1¼B |
|
| DSR-40 |
1½B |
110~550 |
| DSR-50 |
2B |
220~1100 |
| DSR-65 |
2½B |
450~2200 |
| DSR-80 |
3B |
700~3300 |
| DSR-100 |
4B |
900~4500 |
| DSR-125 |
5B |
1200~6000 |
| DSR-150 |
6B |
2000~10,000 |
설치방법
|
| 취급 및 사용상 주의사항 |

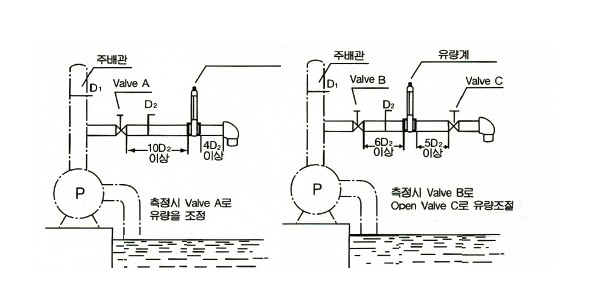

· 그림 2,3은 소화펌프에 물용 유량계를 사용한 시험용 배관입니다.
· 주배관이 직경과 시험배관의 직경은 (D1과 D2)반드시 일치할 필요는 없습니다.
· 시험용 배관은 유량계 직경과 동일한 배관을 사용하십시오.
· 배관을 절단할 때나 Screw를 만들 때 흠이나 굴곡이 생기지 않도록 하십시오.
· 유량계 설치시 앞, 뒤에 일정거리의 곧은 관을 사용해야 정밀도가 좋아집니다.
· Taper관 상부 측면의 토출판과 Cell Block하부의 유입구가 막히면 정밀도가 떨어집니다.
· 운전중 눈금을 읽을 때 Float Boll과 수평이 되도록 눈금을 읽어주시고, 액체용은 상부,
기체용은 중앙을 읽어 주십시오.
· 유량계 설치시 유체 흐름에 관계없이 수직 및 수평으로 자유롭게 설치가 가능합니다.
|
 |

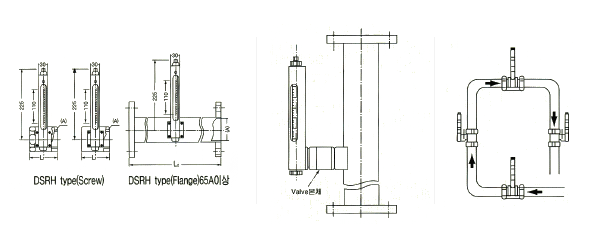

| 외형치수 |
| 구경 |
40A |
50A |
65A |
80A |
100A |
125A |
150A |
200A |
| L₁(mm) |
85 |
90 |
100 |
110 |
125 |
|
|
|
| L₂(mm) |
|
|
200 |
200 |
200 |
200 |
200 |
200 |
|
