| 설치요건 |
- 미터 입구 측 직관 길이는 구경의 3배(3XDN)이상을 유지시켜 주십시요.
- 미터 출구 측은 배관의 급격한 변화를 주지 않도록 하십시요.
|
|

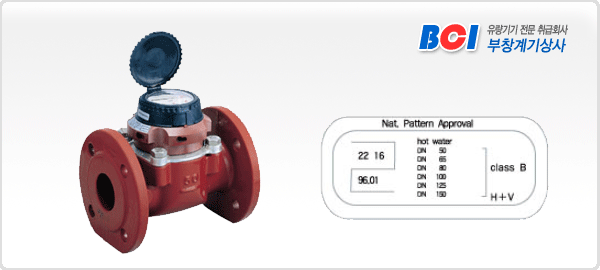

| 특징 |
- 밀폐 봉인된 계수부(등급IP68)로 방수 및 습기문제가 제거 되었습니다.
- 유체역학적인 균형유지 원리를 적용한 ROTOR로 설계되어 뛰어난 내구성을 갖추었습니다(특허사항).
- 대칭적 기차조정 방법을 채택하여 뛰어난 정밀도를 보여줍니다(특허사항).
- 계수부를 360℃회전 가능한 구조로 설계하여 사용자의 편리성을 최대한 도모하였습니다.
- 높은 과부하 성능을 유지시켜 내구성을 증대 시켰습니다.
- POWDER COATING 방법을 채택하여 최상의 내부식성을 갖도록 하였습니다.
- 형식 승인되어 있는 내갑세트는 규격별 상호 교환 가능하도록 설계되어 있습니다.
- 3개의 Pulse 발생기를 봉인을 제거하지 않고 설치 가능합니다.
|
|
COSMOS WPD형의 성능표 |
| 미터규격 |
- |
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| Qmax |
최대 첨두유량(24시간동안
Qmax에서 1회, Qmax의
1.2배로 5분간 가능) |
㎥/h |
20 |
30 |
60 |
80 |
140 |
200 |
300 |
500 |
1000 |
1200 |
| Qn |
연속유량(±2%) |
㎥/h |
10 |
15 |
25 |
45 |
70 |
100 |
150 |
250 |
500 |
600 |
| Qt |
전이유량(±2%) |
㎥/h |
1.8 |
1.8 |
2.0 |
3.2 |
4.8 |
8.0 |
12 |
20 |
45 |
50 |
| Qmin |
최소유량(±5%) |
㎥/h |
0.6 |
0.6 |
1.0 |
1.4 |
2.0 |
3.5 |
4.5 |
8 |
20 |
25 |
| - |
시동유량 |
㎥/h |
0.25 |
0.25 |
0.3 |
0.35 |
0.6 |
1.1 |
1.7 |
2.0 |
10 |
15 |
|
|
EEC사양 등급B의 성능표 |
| 미터규격 |
- |
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| Qmax |
최대 첨두유량
(단시간) |
㎥/h |
30 |
50 |
80 |
120 |
200 |
300 |
500 |
800 |
1200 |
| Qn |
연속유량(±2%) |
㎥/h |
15 |
25 |
40 |
60 |
100 |
150 |
250 |
400 |
600 |
| Qt |
전이유량(±2%) |
㎥/h |
2.25 |
3.75 |
6.0 |
9.0 |
15.0 |
22.5 |
37.5 |
60 |
90 |
| Qmin |
최소유량(±5%) |
㎥/h |
0.6 |
1.0 |
1.6 |
2.4 |
4.0 |
6.0 |
10.0 |
16.0 |
24.0 |
|
|
압력비 PN16의 치수 및 무게 |
| 미터규격 / DN |
40 |
50 |
65 |
80 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 치수 |
전장길이 L mm |
220 |
200 |
200 |
200 |
225 |
250 |
250 |
300 |
350 |
450 |
500 |
| 높이 |
H mm |
120 |
120 |
120 |
150 |
150 |
150 |
160 |
177 |
206 |
231 |
256 |
| h mm |
69 |
73 |
85 |
95 |
95 |
105 |
118 |
135 |
162 |
194 |
226 |
| g mm |
200 |
200 |
200 |
270 |
270 |
270 |
280 |
356 |
441 |
466 |
491 |
| 무게 |
미터 |
kg |
7.4 |
7.7 |
10.0 |
13.6 |
14.0 |
18.0 |
20.5 |
35.5 |
50.5 |
72.3 |
99.3 |
| 내갑세트 |
kg |
1.4 |
1.4 |
1.4 |
3.0 |
3.0 |
3.0 |
3.0 |
5.5 |
7.5 |
7.5 |
7.5 |
| BODY |
kg |
6.0 |
6.3 |
8.6 |
10.6 |
11.0 |
15.0 |
17.5 |
30.0 |
43.0 |
63.8 |
91.8 |
|
|

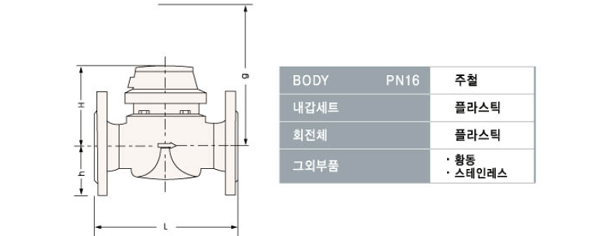

치수도면/재질 |
 |
