Home  > 복갑건식 난방용 유량계

모델
· 유량부와 지시부의 정확도가 뛰어납니다.

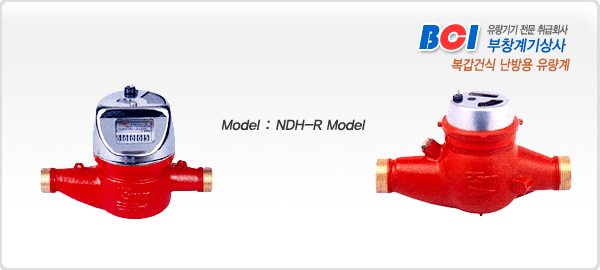

· NDH-R : 복갑형 난방용 유량계 13, 25, 32mm
· KS 허가번호 : KSB5330 제 10161호

규격별 성능(Performance Date)
구분 규격 KDH-R NDH-R
13 20 13 25 32
최대유량 - Qmax ㎥/h 2.8 4.0 2.8 5.0 8.0
기준유량 - Qn ㎥/h 2.0 3.0 2.0 4.0 5.0
적정사용유량범위
(Normal Flow)
㎥/h 0.15~0.8 0.25~1.2 0.15~0.8 0.3~1.8 0.45~3
사용온도범위 0~100
사용압력
㎏f/㎠
7.5
지시량 최소눈금 L 1
최대지시량 99.999
중량 g 685 745/1.000 685/917 2.520 2.850

※ 최대유량 및 기준유량은 계량법상 참고유량이므로 실사용시에는 적정 사용유량 범위이내에서 사용유량을 선정해 주십시오.

사양
① 소비전력의 극대화 : 적은 소비전력으로 작동되므로 BATTERY 수명이 깁니다.
② 방수구조 : 완전 방수구조를 갖추었으므로 주위 습기등으로 인한 오작동의 염려가 없습니다.
③ 작동원리

· 난방 유량계에 유체가 통과될 때 Meter에 내장된 유량신호 발생장치(지시침체 부착된 마그네트가
  리드스위치를 동작시켜 전기전인 Pulse를 발생시킴)에서 일정체적(10L, 100L)에 상응하는
  전기적인 신호를 형성하여 Cable을 통하여 지시부로 송출합니다.
  (이때 외부의 불필요한 자력을 차단하기 위해 마그네트 실드를 쒸움으로 아전한 Pulse신호를 발생시킵니다.)
· 유량신호가 지시부에 입력되면 Micom에서 연산하여 EEPROM에 DATA를 저장시킵니다.
· Micom에서는 연산값을 LCD에 지시해 줍니다. 이때 전원이 소멸되어도 DATA는 반영구적으로 저장되며
  전원을 복구하면 DATA값이 환원됩니다.
